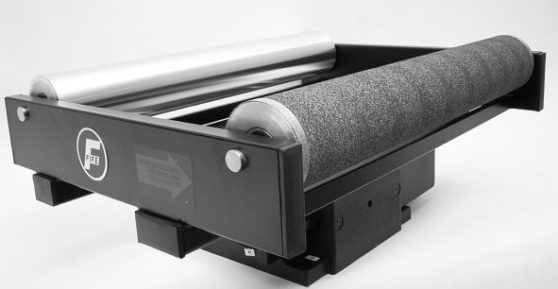

Bastidor giratorio Symat 70G de Fife

El bastidor giratorio Symat 70G es un sistema electromecánico compacto diseñado para aplicaciones de bandas con dimensiones de entrada y salida mínimas. Gracias a su diseño modular, el Symat 70G puede adaptarse a las necesidades de su aplicación utilizando diferentes largos, diámetros y distancias de rodillos, así como diversos componentes opcionales Fife. Barras de montaje para sensores, rodillos adicionales y dispositivos de posicionado de sensor(es) pueden montarse en fábrica o añadirse luego para permiir todo tipo de variantes.

Cómo trabaja el SYMAT 70G
Después de instalar el Symat 70G, los rodillos del bastidor giratorio se deben colocar en paralelo a los rodillos de la instalación del cliente. Durante el funcionamiento, el sensor vigila la posición de la banda. Si la banda de material se sale de la posición configurada, el sensor emite una señal que recoge un procesador de señales. Éste a su vez controla la unidad de accionamiento que reorienta el bastidor giratorio hasta que se haya corregido la posición de la banda. El movimiento giratorio se realiza alrededor de un eje que se encuentra vertical respecto al bastidor de montaje en el borde exterior del rodillo de entrada.

Accesorios
Con el Servocentro que se suministra de forma opcional, puede realizarse un centrado rápido del bastidor giratorio. Durante la puesta en marcha, al cambio de ancho de banda o al empalmar o enhebrar la banda, los rodillos del bastidor giratorio se pueden colocar en paralelo a los rodillos del resto de la instalación. También está disponible una alarma de carrera que permite la detección de determinadas posiciones del bastidor giratorio, como por ejemplo, la posición final. Se pueden realizar ampliaciones y adaptaciones con travesaños de montaje, unidades de control a distancia, osciladores, equipos de posicionamiento del sensor y sensores de línea, borde y centrado.
